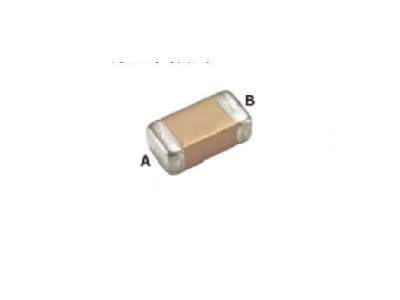

找个靠谱的直流电机滤波厂家，长期合作，是节约您时间精力和稳定质量的保障，而苏州信科宣智能科技有限公司就是值得您选择的厂家。一、概述传统上，汽车行业只需要对A和FN频段(150KH2-200MHz)进行滤波，因为汽车无线电频率的电磁干扰是主要问题。随着当今汽车中引入更复杂的电子设备(蓝牙应用、数字无线电、GPS等)，在大多数情况下，EWC(电微兼容性)要求正在护展到3GH如果实施得当，EI组件可以提供所需的宽带波，以满足这些新要求。与其无源滤波解决方案相比，单个I组件可提供车越的滤波性能，有些解决方案在直流电机中由多达0603个组件组成。EMI元件采用标准电容器尺寸:0805、1206、1210、1410、1812，并且可以由不同的材料(阳瓷、MOV 和铁氧体)制成，用于不同的应用。陶瓷材料中的EI元件推荐用于直流电机应用。瓷提供广泛的过滤范围和佳性能。二、直流电机滤波应用设计原则本次应用概述了直流电机设计的四项主要设计原则，这些原则可大限度地提高E性能，以符合汽车行业规定的BIC要求。目标是为设计组件实现，并大致了解直流电机设计的基本BC原理。本应用涵盖的主题包括:70%原则1-了解EMI 组件、原则2-电机外壳、原则3实现EM组、原理4-整个电机的双接地连接,虽然本应用是为直流电机设计量身定制的，但这些原理可以应用于任何需要宽带滤波的设计。2.1原则1了解BMI组件。要在设计中应用EI元件，必须大致了解什么是EI技术以及如何应用它。2.1.1EMI是一个四端器件。端子标识为A、B、G1和G2(左图1)。A和B连接在电源线上，G1 和G2接地(右图1)。(对于直流电机，接地将是电机外壳。)三、发展现状三端子陶瓷滤波器一种多层陶瓷器件，它结合了两个平衡并联电容器，具有互感消除和屏蔽作用。如果布局合理，这种单片宽带波器可为单端(例如电源旁路)或差分配置(例如调制电源和有刷直流电机噪声的返回)提供出色的抑制。三端子陶瓷滤波器用于EMI滤波和哚声衰减，是解决共模声问题的有效EMC解决方案，它还可以消除差分噪声。它可以替代直流共模扼流圈，作为EMI滤波器或RFI滤波器提供更好的性能。在射频干扰或噪声消除的许多情况下，它还可以替代共模扼流圈。应该为所有EMI噪声抑制滤波器和噪声过滤考虑该解决方案。与传统的多层片式陶瓷电容器(MLCC)具有许多共同特征，以促进终端用户在其制造过程中的采用。与传统MLCC相比，具有的共同特点是相同的组件尺寸(0603、0805、1206等)，相同的拾取和放置设备，相同的额定电压，相同的电介质、电极和端接材料，相同的产品可靠性行业测试标准。三端子陶瓷滤波器设计为差分配置，从标准的两端子MLCC电容器的相对电极组A和B开始，并添加了围绕每个A和B电极的第三电极组(G)。得到的是一个高度通用的三节点电容电路，在一个紧凑的四端子SMT芯片中包含两个紧密匹配的低电感电容器。又是向富婆奋斗的一天，坚信早起的鸟儿有虫吃，努力的人会有回报，多年如一日的坚持，换来日久见人心的认可，这世界从不缺聪明人，实在，本分，厚道，才是长久之道。
