自带电源皮带转载点风水联动喷雾

粉尘灾害是粉尘作业场所安全生产的突出问题,也是影响煤矿安全生产的重大隐患.自动喷雾控制装置能够通过连续、自动喷雾,在降尘除尘、净化空气的同时,还能吸收一定的有害气体,降低瓦斯浓度,改善和治理粉尘作业环境,是有效防止粉尘危害的常规设备和重要设施;目前,国产的自动喷雾装置存在着传感器容易失灵.电磁阀易损坏等缺点,为了克服上述缺陷,我公司研制并生产了矿用自动洒水降尘装置，装置在电路系统上有较大的创新，主控箱部分采用进口工业级PLC智能控制器，性能优越、质量可靠、功能强大，具有实时钟功能，可以按照您需要的时间表计时运行，精确到秒时间控制精确无误，具有集成电路一体化传感器(可根据用户要求,配置各种原理的传感器)，高可靠性电动球阀;多种措施并举,确保喷雾装置能够长期连续工作而无故障。

2.装置组成

该装置主要由ZP127-Z矿用自动喷雾降尘装置主控箱 1 台（内置锂电池，2台电动球阀）、FYF3矿用本安型红外遥控器1个、GCG1000粉尘浓度传感器1台、ZP-12C矿用本安型触控传感器 1台、FSSM-ZZD-DN19-2转载点风水联动喷雾水幕（带气路止回阀）1套、DN19-300/2.5反冲洗水质过滤器1台、220V/12V/5A充电器1个组成。适用于煤矿井下各种转载点等粉尘作业和具有爆炸性气体的环境。

3.环境条件

3.1环境条件

环境温度：O℃～40℃ 、相对湿度：≤95% 、大气压：86kPa ～110kPa.

含有瓦斯和煤尘爆炸危险的煤矿井下。

3.2 恶劣的贮运条件：-40℃～+60℃

4.主要技术参数

4.1ZP127-Z矿用自动喷雾降尘装置主控箱的技术指标

工作电压：DC 12V； 工作电流：≤180mA；

无线接收信号 ；通道数量：1 通道；

调制方式：AM； 工作频率：433MHz；

接收场强：-118dBm（100mW)；

主机与传感器间大传输距离：20m（空旷无遮挡）；

电动球阀接口：DN19；

球阀数量：2台（内置）；

遥控器：1个；

1

b、按 “确认”键，进行设置项目跳转。按 “加、减”键，进行设置项目调整。

c、再按“取消”键，退出设置模式进入待机工作状态

3.2、设置喷雾定时时间

1、按遥控器“取消”键，进入参数设置界面，依次按“确认”跳转至定时设置。

2、按 “确认”键，进行设置定时跳转。按 “加、减”键，进行设置项目调整。

3、再按“取消”键，退出定时时间设置模式。

4、再按“取消”键，退出设置模式进入待机工作状态。

注：定时时间数据代表的含义：1-1至1-20为一天之内可以设置10组喷雾时间段。

例如：1-1 08：30——12：00此组时间为：早晨8：30开始喷雾，中午12：00停止喷雾。

喷雾停止时间的“分”（如：12：00代表中午12点停止）

喷雾停止时间的“时”（如：12代表中午12点）

开始喷雾时间的“分”（如：08：30代表早晨8点30分）

开始喷雾时间的“时”（如：08代表早晨8点）

设置参数说明：

模式：触控（默认模式）

延时：球阀动作时间（40秒）

编号：主机与传感器匹配地址码（出厂设为1）

开喷/关喷：此两项设置为零时主控箱处于常喷状态，设置数字后进行开关循环工作状态，计时单位为分。（出厂均为0）

显示：主控箱每接收一次无线信号，点亮屏幕时间（默认值20秒）

定时：此项设置为定时模式时需打开此开关，按“加”打开，按“减”关闭。（无需设置）

5.安装使用说明

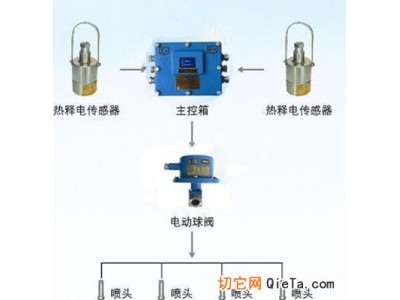

装置在煤矿井下的安装及结构示意图见图1。

5．1安装环境：

装置适用于具有瓦斯或煤尘爆炸性危险气体的煤矿井下。如放炮掘进，各采掘皮带巷，运输大巷等粉尘及较大的场合以及喷浆支护作业现场。能防止粉尘爆炸及粉尘扩散，导致矽肺病及CO中毒，确保作业人员身心健康。该装置可配备热释传感器,或接入粉尘浓度传感器，红外线温度传感器，触控传感器；并具有多项功能，以便用户按需选择及组合使用，以适应不同场合之要求。

1、根据皮带宽度或客户需求制造水幕，水幕宽度一般要比巷道宽度小600mm左右，防止顶端喷嘴水雾大量喷洒到巷道侧壁，水幕固定好后将进水口用高压胶管和喷雾装置出水口连接。

2、将主机固定在巷道侧壁水幕上风向位置，热释红外传感器吊挂在转载点皮带中间上方，触动链条距离皮带约30-50mm。

5.2功能说明：

1.工作原理：当皮带运转且有煤流通过喷雾装置开始自动喷雾降尘，当皮带停止运作或皮带空运转没有煤流通过时装置自动停止喷雾。粉尘浓度传感器输出信号： 200～1000HZ频率信号、4～20mA标准信号；可以与煤矿监控系统联机，将粉尘浓度状况实时上传到煤矿监控系统。

2.安装：安装完毕后按下主控箱和传感器的按钮开关，设备开始自动运行。

6、喷雾设定

3.1参数设置（出厂前已配置好默认设置）

a、按遥控器“取消”键，进入参数设置界面

其它设置项为默认值。

待机工作状态下，按“确认”键屏幕点亮，查看当前工作状态，延时后自动熄灭。

按“加”键主控箱球阀强制打开，延时设置时间，延时后自动进入工作状态。

按“减”键主控箱球阀强制关闭，延时设置时间，延时后自动进入工作状态。

按“取消”键进入设置模式，延时设置时间，延时后自动进入工作状态。

6.安全使用须知

主机电源接线端子为12V非本安端子，安装使用及维修过程中小心触电;电源保险管是控制箱的保护性部件，不得随意更改其规格型号，装置出现故障时应先检查保险

管是否损坏，更换保险管时应先停电后更换。防爆面应定期涂防爆油或磷化处理

图2安装示意图

7.维修须知

a)本设备在矿井下严禁带电安装、检修，即使是正常的开盖维护亦必须先切断电源；

b)必须由专业人员进行维修，维修不可影响防爆性能。

c)常见故障的维修方法见下表：

8.主要部件选配须知

主控箱电源保险管，蓄电池，电源开关，充电器是该控制器的关键性部件在选配部件时必须严格按照原型号规格原生产厂家选配，建议直接到我厂配备。

充电器：1个。

4.4.2ZP-12C矿用本安型触控传感器的技术指标

工作电压:3.6V（本安电池供电）/工作电流: ≤100mA；

输入信号：感器振动探测杆持续振动 3 秒以上信号；

输出信号：无线频率信号（发送距离大于20米）；

探测距离：≤8m ；视场角度；100°。

4.4.3 风水联动水幕技术参数

有效射程：≥3m；雾化粒度：≤50μm；

雾化角度：45°±8°；喷雾水压：0.1～1.5MPa；

喷雾气压：0.4-0.8MPa；喷雾流量：4.2L/min；

喷嘴数量：2个。
