（1） 整套系统控尘能力强，使用方便、维护简单；（2）二次负压降尘器同时具有拦截粉尘外逸的汽雾流屏障和含尘气流净化系统。
（3）降尘装置体积小，安装方便、维护容易，能够实现对采煤机割煤产尘的有效控制。
（4）适应于煤矿井下风速小于20m/s的任何作业场所，主要是综采，综掘工作面。
产品的执行标准：GB 3836-2010《爆炸性气体环境用电气设备》、Q/HK001-2021《矿用自动喷雾降尘装置》。
二、工作原理在认真研究采煤工作面所用采煤机特点的基础上，吸收国内外采煤机降尘科研成果，结合我们多年的采煤机降尘研究经验，主要设计方案有以下几点：
利用开停传感器采集并传输采煤作业信号，实现喷雾降尘系统的全自动化控制；进行及其有效的喷雾喷雾降尘；
装置功能模式和喷雾延时时间可根据需求用遥控器任意设置；
喷雾系统工作状态由喷雾装置主控箱上的液晶显示屏适时在线显示；实现喷雾降尘系统的高端科技化；
利用综采工作面高压水并沿工作面敷设的高压胶管输送到布置在采煤机上的二次负压降尘器和，使降尘器的雾流屏障、风流净化、阻尘扩散等降尘机理有机结合，实现采煤机高压强力、闭锁式外喷雾降尘；
高压汽雾流屏障阻止和减少粉尘向外扩散并且进行净化；局部含尘风流净化降尘系统是指采煤机的降尘装置喷出高压水的同时产生负压，将煤尘吸到装置附近就地净化，从而实现了对采煤机割煤产尘的负压二次降尘的目的；
负压二次降尘器是适合我国煤矿井下各种类型采煤机（采煤机）使用的高效降尘器，具有拦截粉尘外逸的汽雾流屏障和含尘气流净化系统，装置体积小，安装方便、维护容易，能够实现对采煤机割煤产尘的有效控制；
整套系统控尘能力强，可达到无人值守，使用方便、维护简单。
三、性能特征可根据采煤机的开启，实现喷雾降尘采煤机联动。
降尘机理先进、具有负压引射功能的二次负压降尘器喷雾降尘效果良好。高压喷雾降尘器形成的旋转水雾将截割滚筒处完全包围，大大提高了喷雾降尘效果。与普通外喷雾相比，由于其降尘机理先进，可大幅度降低喷雾用水量，同时使煤质水分降低。
根据采煤机的具体条件自我设计的二次负压降尘器，能有效控制采煤机作业过程中产生的粉尘，既提高了降尘效率，又解决了喷嘴堵塞问题，同时具有拦截粉尘外溢的汽雾流屏障和含尘气净化系统，装置体积小，安装方便、维护容易，能够实现对采煤机割煤产尘的有效控制。
调节二次负压降尘器的紧固螺钉，可使二次负压降尘器实现在垂直面上一定范围的上下旋转，调节喷雾扇形的上下覆盖范围，以适应采煤机滚筒高度随煤层高度变化的特点。
二次负压降尘器安装方便，安装后不影响采煤机正常工作，降尘器本身具有防、抗砸的特点，能保证降尘系统长期、可靠、稳定运行。
喷雾降尘装置主控箱可接收传感提供的接点信号，根据本安接点控制信号的状态，控制电动球阀的开启与关闭。
喷雾供水来自煤机水采高压水。增压装置实现高压喷雾，雾化效果好，降尘效率高，节省水资源。
配套电动球阀通径大、耐压高、不易堵塞、稳定性好。用于采煤机，二次负压降尘器成对使用，二次负压降尘器分别设置在采煤机的前后滚筒摇臂后，分别降尘。
四、型号命名1、矿用自动喷雾降尘装置（采煤机负压二次喷雾降尘装置）
Z P 127
电源电压，127V
喷雾
装置类产品

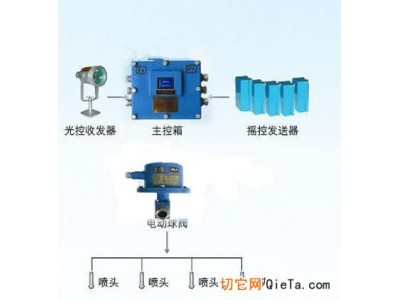

五、装置组成该装置主要有主控箱1台、遥控器1个、电动球阀1台、开停传感器1台、手动截止阀1个、反冲洗过滤器1个、负压二次降尘器一对组成。
六、主要技术参数1、主控箱电源额定电压：127VAC；
2、电动球阀动作额定电压：12VDC；
3、主控箱本安输出电压：12VDC；
4、主控箱本安大输出电流：650mA；
5、传感器工作额定电压：12VDC；
6、传感器输出信号：3V/DC≤高电平≤12VDC；0V/DC≤低电平≤1VDC；
7、装置主控箱信号输入：高电平≥6.0V,低电平≤0.5V；
8、动作控制时间：5s～1200s可调，误差±2s；
9、装置功能模式和喷雾延时时间可根据需求用遥控器任意设置；
10、适用水压：0.2～7.0MPa ；
11、开停传感器测设备供电电缆范围：外径Φ16～Φ80mm ；
12、降尘器汽雾流拦截角度：55°～82°；13、降尘器静止空气中汽雾流喷射距离：≥5m；14、降尘器适用水压：2.5MPa～6MPa；
15、进出水接口：KJ13；16、降尘器额定流量：30L/min～40L/min；17、雾化粒度：150～200um（中心区域），50～100um（周围区域）；
18、工作噪声：≤85dB（A）；19、全尘降尘率：≥85%；
20、工作方式：连续。
七、适用环境装置在下列环境可以正常工作：
1. 环境温度：0℃～+40℃；
2. 相对湿度：≤95%（+25℃）；
3. 大气压： 80KPa ～ 106KPa；
4. 含有瓦斯和煤尘爆炸危险的煤矿井下；
5. 无破坏金属和绝缘材料的腐蚀性气体的场所；
6. 无剧烈振动、冲击的场所，但能承受峰值加速度为500m/s2的振动。
八、安全使用须知1、安装使用本产品，请首先阅读使用说明书。
2、严禁该产品在井下带电开盖！
3、严禁与其他未经防爆联检的设备连接！
4、维修时不得改变本安电路和与本安电路有关的元、器件的电气参数、规格和型号！
5、通电使用前，请检查电源电压与产品工作电压是否相符。
6、安装本机应注意装置的电源进线、电动球阀、各传感器及各关联设备的进出线以及接线方法是否正确，并应注意工作模式与延时时间是否与所选配的传感器配合适当、是否与工作条件和作业环境所要求的一致。
7、安装维修时应注意防止失爆（注意不要损伤主机的隔爆面、盖板要紧固、不得丢失引入装置中的密封圈，注意按照防爆要求拧紧接线螺母）！
九、喷雾主控制系统简介1. 主控箱面板显示功能
主控箱上盖安装有液晶显示屏，就目前的工作模式、传感器和电动球阀的工作状态能直观的在液晶显示屏上显示。通过观察液晶屏所显示的内容，能及时了解装置的工作状态及配接设备的工作状态。
2. 主控箱控制主板功能
主控板采用高性能单片机核心控制，在控制箱显示板的右部设有上下两个旋转编码开关。上面为MODE即工作模式选择开关，下面为TIME即时间延时调整开关。编码开关由小平口螺丝刀调节，使编码开关中心的箭头指到所需档位即可（0—9共十档可调节）。调整和设定的具体方法见所对应的装置介绍。
3.本安电源过电流、过电压双重保护功能。
4.工作原理：采煤机开动后，开停传感器将信号送入主控箱，主控箱控制电动球阀开启，实现对所需部位进行喷雾降尘。采煤机停机后，主控箱控制电动球阀延时一定的时间后关闭。装置功能模式设置和喷雾延时时间设置用FYF3遥控发送器设置，设置方法见后附：《附录一 喷雾装置微电脑功能模式设置和喷雾延时时间设置方法》。
十、主控箱电路板、传感器、电动球阀接线端子布置图（见图1、2、3、4）
本接线图适用于我公司生产的任何型号、功能的自动喷雾降尘装置，一改其它厂家一种功能的装置一种电路板的模式，使装置主控板具有统一性，便于安装、调试、维修、更换。
图1 主机电源板端子布置图
图2开停传感器接线端子布置图 图3电动球阀接线端子布置图
接线方法：127V交流电源与电源板上的“127-L”、“127-N”连接；主机内外壳需良好接地；开停传感器的“+”接电源板的+12V，开停传感器的“-”接电源板GND；开停传感器输出的端子 接电源板的+12V与K2；+12V与K1之间用导线短接；电动球阀“+V”接电源板上的后一个+12V；电动球阀的“GND”电源板GND；电动球阀的控制端“CTR”接电源板上的“QF1”。接线示意图见图4
图4 接线示意图
十一、安装与使用图5喷雾装置安装示意图
装置的安装和使用比较简单、方便。用户只要根据现场供水干管、供电系统实际情况安装各关联设备即可。各关联设备之间的电源，必须严格按照接线图进行连接，并仔细检查无误后送电，该装置系统就能正常工作。注意主控箱内、外必须接地！安装见图5
图6安装示意图
工作方式选择：用遥控器将工作方式调整到“7”的位置，此时液晶显示屏显示当前的工作状态为“7 煤机喷雾”。
主要设备：主控箱1台、遥控器1个、电动球阀1台、开停传感器1台、水质过滤器1个、负压二次降尘器一对、手动截止阀1个。
安装使用：主控箱安装在采煤机机头位置，接AC127V电源。电动球阀串接在水幕与进水管之间。开停传感器安装在采煤机动力电缆上。装置安装示意图见图7。
图7负压二次降尘装置在采煤机上的安装示意图
十二、保养与维护注意事项1、各种传感器应定期进行擦拭清理，特别是将热释光控传感器、光控传感器等传感器的透镜表面的煤尘擦洗干净，以保证探测距离。
2、产品在使用过程中，应定期检查装置工作是否正常；应定期清洗水质过滤器和喷头，应定期擦拭显示屏观察窗。
3、本系列装置使用与维护均有不同的要求，为了保证设备长期可靠的运行，应指定专职技术人员和电气安装工人负责它的技术工作，严禁其它人员安装或打开机壳。
十三、主要配件选配须知电源保险管、电源变压器及两只限流电阻是主控制器的关键性部件，在选配部件时必须严格按照原型号规格、原生产厂家选配，建议直接到我厂配备。
十四、常见故障分析及故障排除| 序号 | 故障原因 | 原因分析 | 解决办法 |
| 1 | 水幕停止喷洒 | 供水干管无水 | 按水压要求恢复供水 |
| 水质过滤器或喷头完全堵塞 | 清冼水质过滤器或喷头 | ||
| 电动球阀有电但不动作 | 修理或更换电动球阀执行机构 | ||
| 有关传感器不正常工作 | 检修或更换传感器 | ||
| 主控电路不正常工作 | 检修或更换电路板 | ||
| 2 | 水幕长期喷洒 | 电源不正常，电动球阀无法正常工作 | 恢复正常供电 |
| 电动球阀损坏 | 检修或更换电动球阀 |
产品开箱检查应根据装箱单仔细核对箱内物品的名称、型号规格及数量，如有疑问，请与我公司售后服务部门联系。
十六、运输与贮存包装好的产品适于公路、铁路、水路、航空运输。运输中要求防雨、防碰撞、防摔砸。产品应存放在通风良好和不含对产品有害气体的库房内。
十七、随机文件1、安标**复印件1份；
2、防爆合格证复印件1份；
3、产品合格证1份；
4、装箱单1份；
5、使用说明书1册。
附录一 喷雾装置微电脑功能模式设置和喷雾延时时间设置方法
装置功能模式设置和喷雾延时时间设置用FYF3遥控发送器设置，设置方式如下：
1、输入端电平设置：通电开机初始化之后，按遥控器“”键，系统显示“系统设置菜单1”页面，如图所示：
按遥控面板上的数字键，可以对相应的输入端子定义有效电平，按数字键“1”对应K1设置，“2”对应K2设置，“3”对应K3设置，“4”对应K4设置；然后按“”键或者“”键，选择高电平有效还是低电平有效；按“”键确认，并退出设置。默认是高电平有效，本公司主控装置配套传感器，设置为高电平有效。一般不必要重新设置，默认即可。
2、工作模式设定：当显示“系统设置菜单1”页面时，按“”键或者“”键，系统自动切换显示“系统设置菜单2”页面，如图所示：
5-工作模式,6-节能模式，7-标准时间，8-恢复出厂设定值菜单。按下相应的数字键，可以进行相应选项设置。按数字键“5”进入工作模式设置。根据使用场合的需要，按“”键或者“”键将工作模式选择为“架间喷雾”。如图所示：
按下“”键对当前工作模式进行保存，工作模式呈现正常显示，这时进入延时时间设置，如图所示，“00”分处呈现反白显示：
通过按“”键或者“”键来设置分钟的数值大小，然后按“”键对分钟进行保存，自动切换进入时间“秒”的设置，这时“59”秒处呈现反白显示。同样通过按“”键或者“”键设置秒的数值大小，然后按“”键保存数据，系统返回到图3“系统设置菜单2”页面。
3、节电模式设定：当系统显示“系统设置菜单2”页面时，按数字键“6”，进入节能模式设置状态，如图所示：
这时“是”处呈现反白显示，表示处于设置状态。然后通过按“”键或者“”键来选择“是”或“否”。设置完之后，按“”键保存数据，系统返回到图3“系统设置菜单2”页面。另外对“时间设置”，和“恢复默认”这两个选项设置，方法同上。再按一下“”键，系统自动切换到工作状态页面，如图所示：
输入状态显示K1、K2、K3、K4四个传感器的输入状态，当某个传感器有信号感应时，这时相应的状态会呈现反白显示。正常显示说明传感器无信号输出。
延时状态显示延时时间，该延时时间只是针对球阀1的。当传感器信号消失后，这时延时时间开始倒计时递减，等数值减到0之后球阀1开始关闭。
输出状态显示球阀1和球阀2的工作状态，返白显示表示球阀打开，同时也显示“开”，正常显示表示球阀关闭。
